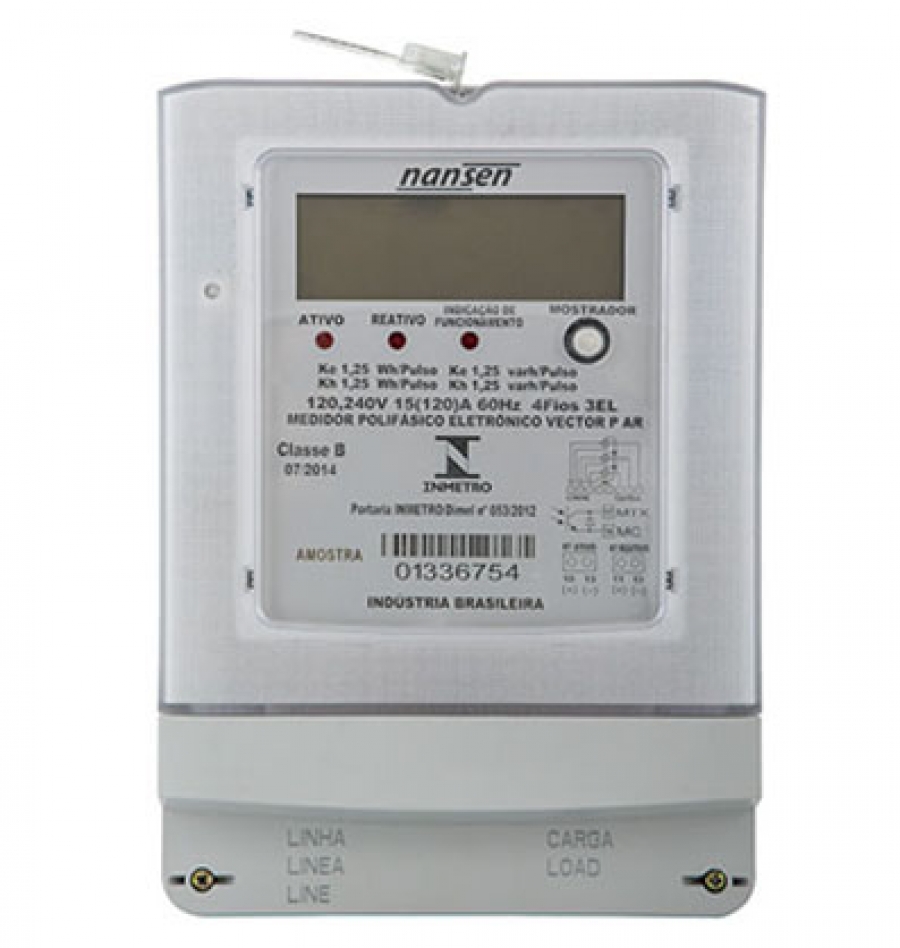

Los medidores VECTOR P A y P AR fueron desarrollados por Nansen para facturación de energía activa y reactiva en consumidores residenciales de baja tensión (Grupo B).
Posee recursos y funcionalidades pensados para atender las exigencias del mercado.
Confiabilidad
Desarrollado con materiales de excelente calidad, avanzada tecnología y con cuidados de ESD (Descarga Electrostática), los medidores VECTOR P A y VECTOR P AR poseen elevado desempeño y confiabilidad que proporcionan estabilidad, potencia y durabilidad.
Componentes electrónicos críticos como, por ejemplo, el display de cristal líquido (LCD), soportan variaciones de temperatura (85°C) y humedad (87%UR) de acuerdo con las buenas prácticas y la norma de ABNT NBR16078.
La Nansen ejecuta ensayos periódicos de envejecimiento con el fin de checar constantemente la calidad de sus productos y garantizar la vida útil de 15 años.
Transporte e Instalación
Los medidores VECTOR tienen un diseño que permite, de forma simple, el manejo, transporte e instalación en los consumidores finales.
Posee peso y dimensiones reducidas, clase B (1%), bajo consumo del circuito de potencial y corriente.
Ver otros productos
DATOS TÉCNICOS
Modelos
VECTOR P A – medición de energía activa – 2 o 3 elementos
VECTOR P AR – medición de energía activa y reactiva – 2 o 3 elementos
Los medidores cumplen con los requisitos de las principales normas nacionales e internacionales:
- INMETRO decreto RTM 431/2007
- ABNT NBR14519, NBR14520, NBR16078, NBR 14521, NBR 14522 y ANSI ASTM B-117 (salt spray);
- IEC62052-11, IEC62053-21 y IEC62053-61.
Competitividad y Alto Desempeño
Diseño mecánico utiliza materiales como el policarbonato que proporciona alta performance en condiciones de elevada temperatura y humedad.
Tipo de Medición y Registro
Los medidores VECTOR poseen medición bidireccional que permiten la implementación de los siguientes tipos de registro.
- Registro Unidireccional Trifásico
- Registro en 4 cuadrantes con la energía activa y reactiva importada o exportada
LED indicadores
- Indicación de funcionamiento (estándar)
- Impulso de Energía Activa
- Impulso de Energía Reactiva
Dispositivo Antifraude
- Solidarización por ultrasonido
- LED de indicación de ausencia de corriente con tensión (marcha en vacío)
- Sensor de apertura de tapa
- Rectificador de onda completa que permite que el medidor funcione sin la necesidad del neutro
- Magnitudes de alarma
| Conectividades | ||
| Opción | Combinación Posible entre los Periféricos | |
| 1 | Salida de impulso activa y reactiva (KYZ) aislada 4kV | |
| 2 | Interfaz de comunicación Unidireccional Asíncrona (Interfaz de comunicación PIMA) | |
| 3 | RS-485 Multipunto | |
| 4 | KYZ | Interfaz de comunicación PIMA |
| 5 | KYZ | RS-485 |
Protocolos:
- RS-485 Multipunto ABNT NBR14522-2008
- PIMA – ref. COPEL
| Características Técnicas | ||||
| Tensión | Tensión nominal (VN): 120V o 240V o 120 y 240V | |||
| rango de operación: 96V a 276V (tensión fase-neutro) - Fuente lineal trifásica | ||||
| Corriente | Corriente nominal (IN): 15A | |||
| Corriente máxima (IMAX): 120A | ||||
| Frecuencia | 50 o 60Hz | |||
| Precisión | Clase B (1% para energía activa y 2% para energía reactiva) | |||
| Constantes | Ke = Kh = 1,25 Wh/impulso (800 imp/kWh) | 1,25 varh/impulso (800 imp/varh) | ||
| Tipo de conexión | 2 o 3 elementos | |||
| Rango de temperatura | -10°C a 70°C | |||
| Consumo Circuito de Potencial | 120V/240V < 2W y < 15VA | 120V o 240V < 2W y < 10VA | ||
| Consumo Circuito de Corriente | < 0,15 VA | |||
| Tipo de Registro | Unidireccional Trifásico o Bidireccional (energía importada y exportada) | |||
| Secuencia de fase | ABC o CBA | |||
| Mostrador Ciclométrico |
|
|||
| Características Mecánicas | ||
| Material | Tapa principal: policarbonato opaco | |
| Tapa del bloque: policarbonato opaco o transparente (corta) | ||
| Base: policarbonato opaco gris + 10% fibra de vidrio (ultrasonido solidarización) | ||
| Bloque: policarbonato + 20% fibra de vidrio | ||
| Terminales de tensión y corriente | Conector de latón estañado | |
| Peso | 2 elementos | 1500g |
| 3 elementos | 1700g | |
| Dimensiones | 235 mm x 168 mm x 73 mm | |
Magnitudes presentadas en el display Programable, pudiendo el medidor mostrar solamente energía activa y test de display, por ejemplo. Las magnitudes de diagnosis no son programables.
| Magnitudes | |||
| Modo normal | 03 24 31 103 124 131 88 |
Energía activa total Energía reactiva inductiva Energía reactiva capacitiva Energía activa reversa Energía reactiva inductiva reversa Energía reactiva capacitiva reversa Test de display |
|
| AL | Alarmas de fraude |
|
|
| Modo alternativo (diagnosis) | Tensión por fase (L1 – L2 – L3) Corriente por fase (A1 – A2 – A3) Factor de potencia trifásico Contador de impulsos de energía activa Contador de impulsos de energía reactiva Versión de firmware |
||
